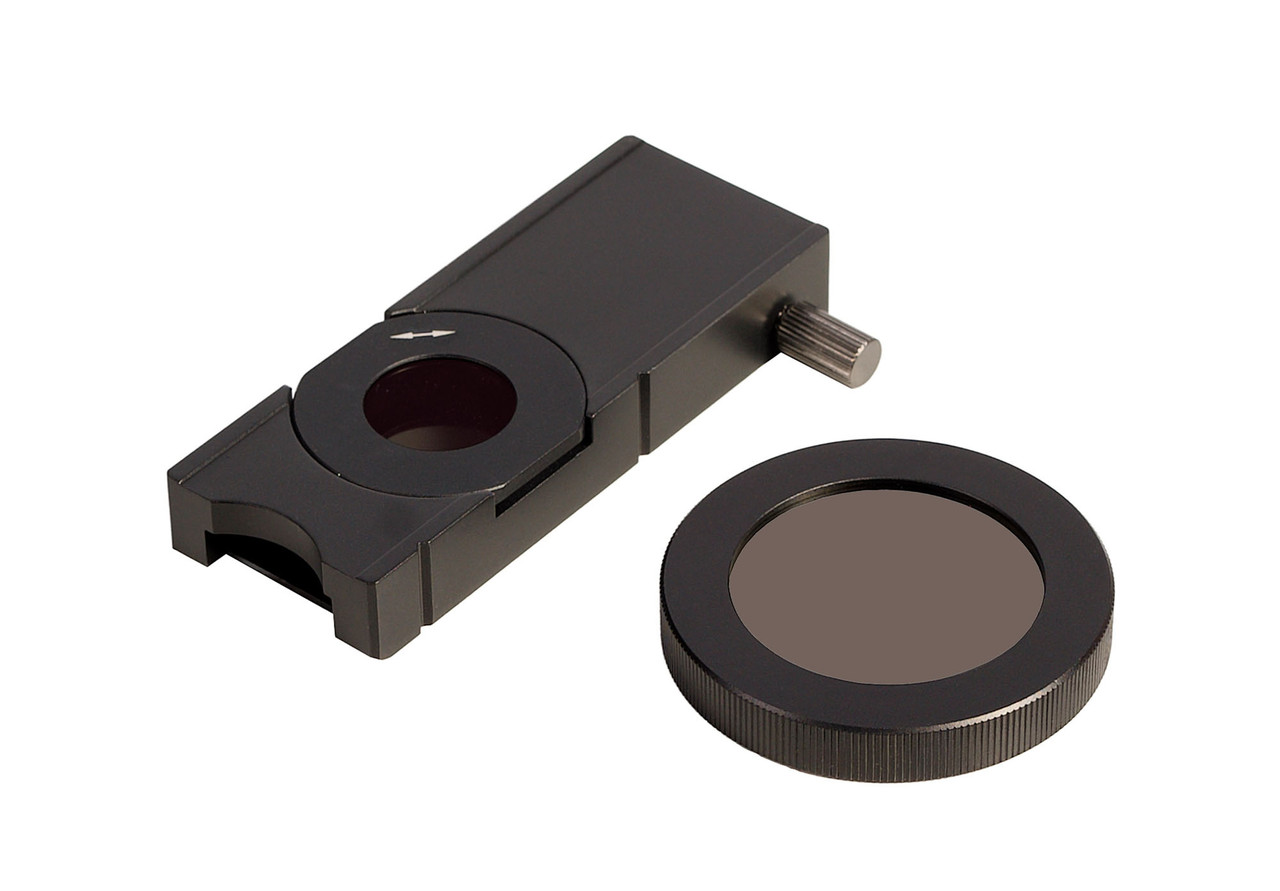

Устройство простой поляризации MAGUS SPD2

Поляризатор — это фильтр, содержащий длинноцепочечные молекулы полимера, ориентированные в одном направлении. И вот в этих наших поляризаторах использовался дорогой полимер, который гарантирует высокое качество и надежность поляризации.

Стоимость поляризационного устройства определяется многими параметрами.

1.      Качество и тип исходного полимера и красителя:

• Чистота PVA: Высокоочищенный PVA дает лучшую прозрачность и меньшее светорассеяние, но дороже.
• Качество красителя: Более стабильные и чистые красители обеспечивают более равномерное окрашивание, высокий коэффициент поляризации (отношение пропускания "нужного" света к "ненужному") и долговечность (устойчивость к выцветанию от света/тепла), но стоят дороже.
• Защитные слои: Качественный TAC, PC или PET дороже дешевых пластиков. PET и PC обычно прочнее и долговечнее TAC.

2.      Точность и контроль процесса производства:

• Равномерность растяжения: Критически важно для однородности поляризации по всей площади фильтра. Точное оборудование для контролируемого двуосного/одноосного растяжения повышает себестоимость.
• Равномерность пропитки: Неравномерное окрашивание приводит к "пятнистости" и снижению эффективности поляризации. Требует точных процессов.
• Контроль толщины: Точная и стабильная толщина плёнки влияет на оптические свойства.

3.      Оптические характеристики готовой плёнки:

• Коэффициент поляризации (Extinction Ratio): Насколько эффективно фильтр блокирует свет с "неправильной" поляризацией. Высокие значения (>1000:1 для хороших микроскопных) требуют более совершенного производства и контроля, что дороже.
• Светопропускание: Какая доля нужного (перпендикулярно ориентированного) света проходит через фильтр. Более прозрачные плёнки (при сохранении высокого коэффициента поляризации) сложнее и дороже в производстве.
• Оптическая однородность: Отсутствие дефектов, пузырьков, неравномерностей. Требует тщательного контроля и браковки.

4.      Дополнительная обработка для микроскопии:

• Просветляющие покрытия: Нанесение на защитные слои специальных покрытий, уменьшающих отражение света от поверхностей фильтра. Увеличивает светопропускание и контраст изображения, но добавляет стоимость.
• Точная обрезка и монтаж: Фильтр должен быть аккуратно вырезан, часто закреплен в оправу (кольцо для анализатора, рамка для поляризатора под конденсор) с точным указанием оси поляризации. Качественная сборка и маркировка добавляют затрат.
• Плоскопараллельность: Особенно важно для анализатора, который вставляется в тубус микроскопа. Отклонения вызывают оптические искажения. Достижение высокой плоскостности требует контроля и может вести к браковке.
