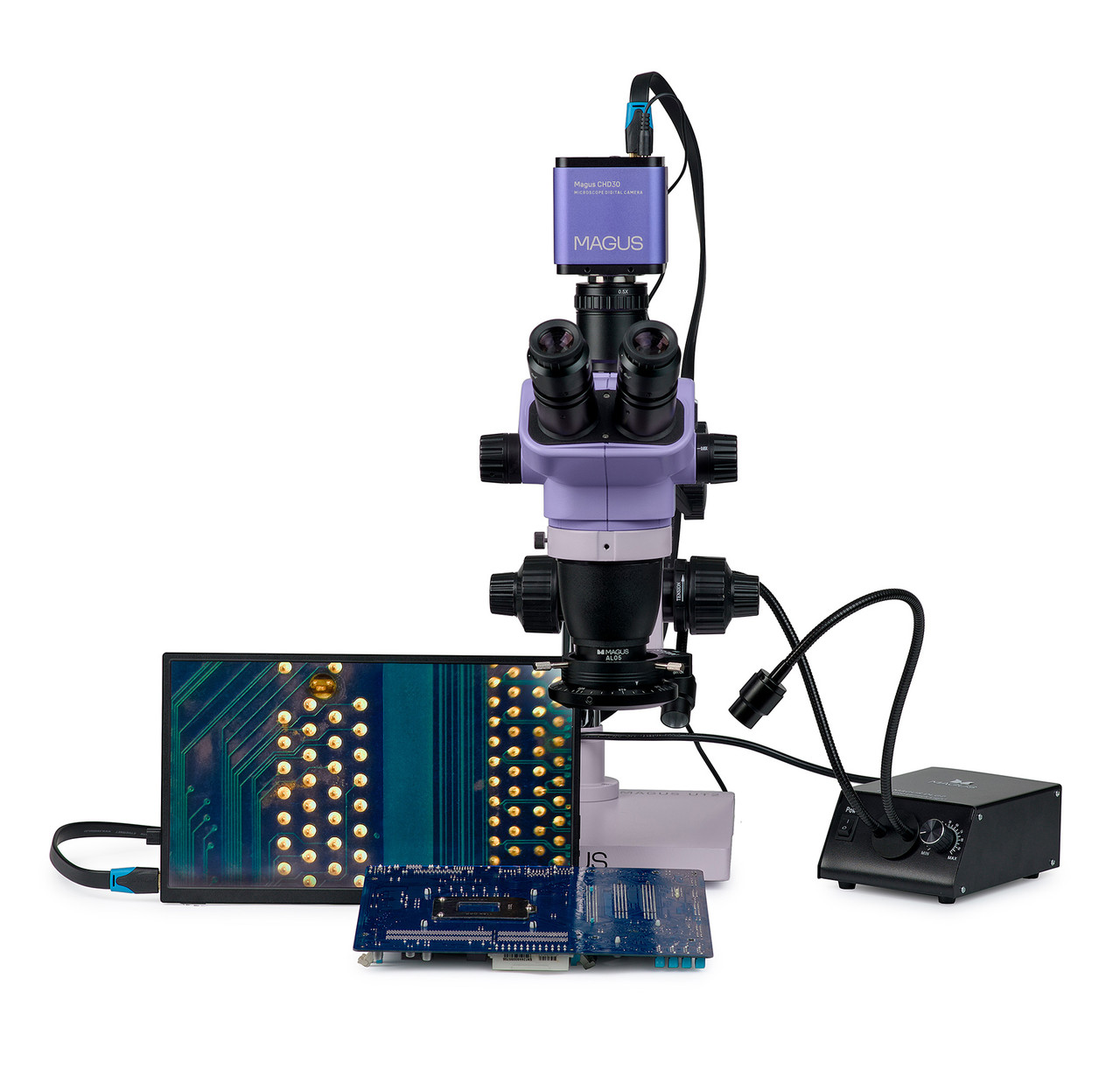

Микроскоп стереоскопический цифровой MAGUS Stereo D8TR LCD для ремонта и пайки

Готовое решение для пайки, ремонта и контроля качества изделий создано на базе оптической головы серии MAGUS Stereo 8H и универсального штатива MAGUS UT2.

Камера оснащена интерфейсом HDMI и выводит изображение прямо на экран монитора, без подключения к компьютеру.

Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп с монитором предусматривает два способа наблюдения – и в окуляры, и на экране монитора.

Микроскоп оснащен двумя осветителями отраженного света: кольцевым с поляризационным фильтром и осветителем типа «гусиная шея».

Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.

Цифровая камера

Цифровая камера оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс).

Наблюдение на экране предъявляет требования к частоте кадров, поскольку руки и инструмент перемещаются под микроскопом. Камера устанавливается в канал визуализации при помощи адаптера C-mount и подключается к монитору через интерфейс HDMI. В режиме HDMI поддерживается частота 60 кадров в секунду – необходимый минимум для плавной передачи кадров на экран без задержек. Автофокус гарантирует, что при перемещении печатной платы изображение будет оставаться в фокусе.

Интерфейс Wi-Fi сопрягает камеру с компьютером для фиксации рабочего процесса, промежуточных или конечных результатов работы.

Монитор

Монитор подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD.

Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор ставится на стол или прикрепляется к камере.
Тринокулярный микроскоп с монитором подойдет тем, кто предпочитает смотреть на печатную плату вперед, а не вниз. Такой способ наблюдения потребует некоторого времени для приобретения привычки, зато спина и шея не будут уставать. Также эта модель подойдет и преподавателям, которые обучают студентов.
При минимальном увеличении микроскопа поле зрения на экране монитора составит 44,3x24,9 мм.

Оптическая голова

Панкратический объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.

Увеличение 3,25–27,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.

Увеличение 6,5–55х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.

Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдении в окуляры диаметр поля зрения с насадкой 0,5х составляет 67,7 мм при увеличении микроскопа 3,25х, а при увеличении 27,5х – 8 мм.

В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

Осветители

Решение разных задач требует разные виды освещения. В комплект вошли два осветителя. Кольцевой осветитель с поляризатором убирает блики с металла. Осветитель типа «гусиная шея» создает тени, которые необходимы нашему зрению для определения рельефа поверхности.

Штатив

Универсальный штатив с тяжелым основанием сводит к минимуму вибрации от перемещения, а длинная горизонтальная штанга расширяет рабочую зону.
Во время работы не всегда удобно передвигать объект под оптической осью микроскопа. Иногда комфортнее переместить саму оптическую голову. Ручка микроподвижки плавно перемещает оптическую голову в горизонтальной плоскости вперед-назад.

Штатив заканчивается механизмом, который изменяет угол наклона оптической оси. При необходимости оператор наблюдает под углом объект, который лежит на столе. Эта функция добавляет удобство и для манипуляций, и для проверки качества пайки, и для изучения изогнутых объектов.

Механизм фокусировки

Механизм фокусировки реализует грубую и тонкую фокусировку. Тонкая фокусировка облегчает работу на увеличении выше 40 крат. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма грубой фокусировки регулируется.

Аксессуары и другие готовые решения

Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.

Основные особенности микроскопа:

• Тринокулярная визуальная насадка c каналом визуализации для установки цифровой камеры
• Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 8,4:1
• Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
• Насадка 0,5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния
• Универсальный штатив расширяет рабочую зону, обеспечивает точное размещение оптической головы над объектом и тонкую микроподвижку ее положения
• Механизм фокусировки реализует грубую и тонкую фокусировку – работа комфортна на всем диапазоне увеличения микроскопа
• Два осветителя отраженного света – кольцевой с поляризационным фильтром и осветитель типа «гусиная шея»
• Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу

Основные особенности камеры:

• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейс Wi-Fi
• Автофокус при работе в HDMI-режиме упрощает настройку резкости изображения
• Разрешение камеры 1920x1080 пикс – оптимальный выбор для вывода изображения на Full HD монитор
• 60 кадров в секунду через HDMI – для получения плавного изображения без рывков и запаздывания
• 25 кадров в секунду через Wi-Fi – достаточно для настройки фокуса и обработки изображений в программе
• Цветной CMOS-сенсор SONY – низкий уровень шума и высокая светочувствительность
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Особенности штатива:

• Диаметр горизонтальной штанги штатива: 38 мм
• Длина горизонтальной штанги штатива, мм: 470 мм
• Диаметр вертикальной штанги штатива, мм: 38 мм
• Длина вертикальной штанги штатива: 493 мм
• Диапазон перемещения штатива по горизонтали: 380 мм
• Максимальная высота объекта: при работе без насадки – 150 мм; при работе с насадкой 0,5х – 65 мм
• Диаметр установочного пальца: 32 мм
• Размеры основания штатива: 252x252x30 мм

Комплектация:

• Цифровая камера MAGUS CHD30 (цифровая камера, кабель HDMI (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi, сетевой адаптер питания 12 В/1 А (евро), носитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Монитор MAGUS MCD20
• Оптическая голова MAGUS Stereo 8TH – объектив с визуальной насадкой
• Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
• Штатив MAGUS UT2
• Механизм фокусировки MAGUS FM3
• Осветитель кольцевой с поляризационным фильтром MAGUS LED RP1
• Осветитель типа «гусиная шея» MAGUS LED DGL2
• Насадка на объектив MAGUS AL05 0,5х/177 мм
• Адаптер C-mount MAGUS ZFA050
• Инструкция по эксплуатации и гарантийный талон
