Артикул: 83485
Гарантия: 5 лет
Вес в упаковке: 34,9 кг.
Размер упаковки (ДхШхВ): 76×61×58 см.

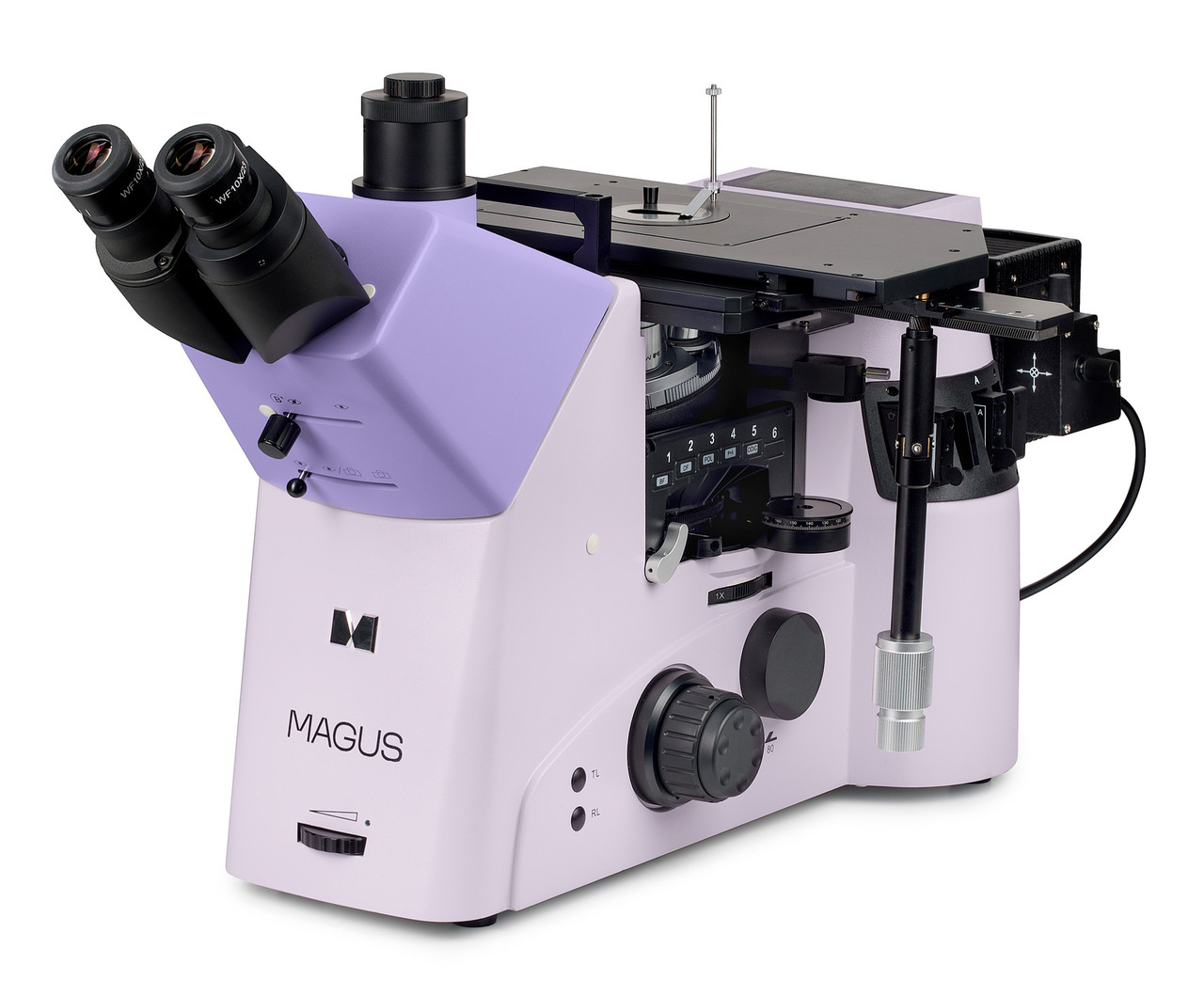

Микроскоп предназначен для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов.
Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 30 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью.
На этом микроскопе непрозрачные объекты исследуют в отраженном свете по методу светлого поля, темного поля, простой поляризации и дифференциально-интерференционного контраста.
ДИК – это усовершенствованный метод поляризационного контраста. Метод повышает глубину резкости и четкость изображения, предоставляет дополнительную информацию о структуре объекта исследования, визуализирует цветом неровности на изучаемых поверхностях. Плоские поверхности окрашиваются одинаково, а поверхность даже с минимальными перепадами высоты будет неоднородной по цвету. Объект исследования выглядит рельефным.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.
Визуальная насадка
Тринокулярная визуальная насадка и оптикой, рассчитанной на бесконечность. Угол наклона 45° обеспечивает комфортные условия для работы исследователя сидя и стоя. Пользователь принимает естественную позу, усталость в течение рабочего дня не накапливается.
В визуальную насадку встроена линза Бертрана, ее ввод в оптический путь осуществляется при помощи регулятора на передней части насадки. С помощью линзы Бертрана проводятся коноскопические исследования.
Цифровая камера устанавливается в вертикальный тубус визуальной насадки или в один из боковых портов визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 100/0, 50/50 или 0/100. Деление света на правом фотопорте – 100/0 и 20/80; на левом – 100/0 и 0/100.
В базовую комплектацию включены окуляры 10х/23 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.
Револьверное устройство
Револьвер на 5 объективов установлен на штатив под столиком.
Метод дифференциально-интерференционного контраста реализуется при помощи ДИК-слайдеров: один используют с объективами малого увеличения, другой – среднего и большого увеличения. ДИК-слайдер устанавливается в специальный слот револьверного устройства.
Турель для установки модулей контраста
Под револьвером объективов на штативе микроскопа расположена турель для установки модулей контраста. Можно установить 6 модулей. Поворот турели меняет режим наблюдений, переход от одного метода контраста к другому происходит быстро и без сложной настройки.
Переключатель с линзой дополнительного увеличения
Поворотным переключателем в оптический путь вводится основная линза 1х или линза дополнительного увеличения 1,5х. Увеличивающая линза повышает кратность микроскопа без приобретения и установки дополнительных аксессуаров. Переключатель расположен с правой стороны корпуса микроскопа под револьвером объективов.
Объективы
Объективы-полуапохроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого и темного поля. Обеспечивают лучшую коррекцию хроматической и сферической аберрации в сравнении с планахроматами.
Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Правая рукоятка тонкой фокусировки имеет специальные углубления под пальцы, левая – шкалу.
Рукоятка блокировки грубой фокусировки помогает быстро настроить микроскоп после смены объекта исследования. Рукоятка расположена с левой стороны микроскопа на одной оси с механизмом фокусировки.
Кольцо с правой стороны регулирует жесткость хода грубой фокусировки. Пользователь настраивает комфортную жесткость для работы.
Предметный столик
Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается вставка с отверстием подходящего диаметра. Для фиксации объекта применяется прижим.
Трехслойное покрытие защищает столик от царапин и других поверхностных повреждений при работе с тяжелыми и габаритными образцами.
Длинная отклоняемая ручка управления столиком обеспечивает комфорт пользователя во время работы: кисть руки лежит на столе без напряжения. Ручка может быть установлена с правой или левой стороны столика.
Источник света
В фонаре стоит 100-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.
Осветительная система отраженного света
Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами.
Анализатор и поляризатор реализуют метод простой поляризации. Поляризатор неподвижный, анализатор вращается на 360°.
Набор светофильтров помогает правильно настроить цветопередачу.
Эргономичная конструкция
Физический дискомфорт вызывает усталость и снижает продуктивность работы. Эргономичная конструкция микроскопа играет не последнюю роль в повседневных научных исследованиях.
MAGUS Metal V790 DIC предусматривает комфорт пользователя во время работы.
Микроскоп управляется с минимальным движением руки, поскольку длинная ручка управления столиком и рукоятка тонкой фокусировки расположены в одной рабочей зоне.
Рукоятки фокусировки расположены в нижней части корпуса. Пользователь не напрягает кисти рук во время работы. Благодаря плавному ходу механизма пользователь без усилий фокусируется на объект.
Основные особенности:
- Применяется для изучения непрозрачных габаритных объектов массой до 30 кг
- Линза Бертрана для коноскопии и ортоскопии
- Линза дополнительного увеличения повышает кратность микроскопа в 1,5 раза, вводится в оптический путь переключателем на насадке
- Три независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и два боковых канала визуализации на корпусе; переключение светового потока на тринокулярной насадке – 100/0, 50/50, 0/100, на корпусе – 100/0 и 20/80 (правый фотопорт), 100/0 и 0/100 (левый фотопорт)
- Объективы-полуапохроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
- Многофункциональная турель с 6 слотами для установки модулей разных методов контраста
- Галогенный осветитель отраженного света увеличенной мощности 100 Вт – специально для работы в темном поле
- Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, доступны методы светлого поля, темного поля, простой поляризации, ДИК
- Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
- Предметный столик большого размера со вставками и длинной ручкой управления для удобной работы
Комплектация:
- Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком, револьвером объективов и турелью для установки модулей контраста
- Фонарь лампы
- Тринокулярная визуальная насадка с линзой Бертрана
- Объектив-полуапохромат, рассчитанный на бесконечность: 5х/0,15 WD 20 мм
- Объектив-полуапохромат, рассчитанный на бесконечность: 10х/0,30 WD 11 мм
- Объектив-полуапохромат, рассчитанный на бесконечность: 20х/0,45 WD 3,1 мм
- Объектив-полуапохромат, рассчитанный на бесконечность: 50х/0,80 WD 1 мм
- Объектив-полуапохромат, рассчитанный на бесконечность: 100х/0,90 WD 1 мм
- Окуляр 10x/23 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Наглазник на окуляр (2 шт.)
- ДИК-слайдер для объективов (2 шт.)
- Устройство простой поляризации
- Набор светофильтров
- Переходник под крепление C-mount для работы с камерой
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Цифровая камера
- Калибровочный слайд
Тип микроскопа |
световые/оптические, металлографические |
Тип насадки |
тринокулярные |
Насадка |
Зидентопф, с линзой Бертрана; деление светового потока 100/0, 50/50, 0/100 |
Угол наклона окулярной насадки |
45° |
Увеличение, крат |
50–1000 базовая комплектация (50–1500х со встроенной линзой дополнительного увеличения 1,5х) |
Диаметр окулярной трубки, мм |
30 |
Окуляры |
10x/23 мм, удаленный зрачок |
Объективы |
полуапохроматические, для светлого и темного поля, скорректированные на бесконечность: 5x/0,15; 10x/0,30; 20x/0,45; 50xs/0,80; 100xs/0,90; парфокальная высота 45 мм |
Револьверное устройство |
на 6 объективов, с ДИК-слотом |
Рабочее расстояние, мм |
20 (5x); 11 (10x); 3,1 (20x); 1 (50xs); 1 (100xs) |
Межзрачковое расстояние, мм |
48–75 |
Предметный столик, мм |
340x230, двухкоординатный трехслойный механический, с коаксиальной ручкой перемещения по осям X/Y с низким расположением и возможностью отклонения; максимальная нагрузка 30 кг; вставки в столик |
Диапазон перемещения предметного столика, мм |
130/85 |
Диоптрийная коррекция окуляров, D |
±5 (на каждом окуляре) |
Диафрагма |
регулируемая апертурная, регулируемая ирисовая полевая |
Фокусировка |
коаксиальная, грубая (10 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм, 0,2 мм/оборот) |
Подсветка |
галогенная |
Регулировка яркости |
есть |
Источник питания |
сеть переменного тока, 220±22 В / 50 Гц |
Тип лампы подсветки |
12 В/100 Вт |
Светофильтры |
есть |
Диапазон рабочих температур, °С |
5… 40 |
Дополнительно |
поляризатор и анализатор, ДИК-слайдеры для объективов, турель для установки модулей контраста |
Уровень пользователя |
для опытных, для профессионалов |
Уровень сложности сборки и настройки |
сложно |
Назначение |
металлографические |
Расположение подсветки |
верхняя |
Метод исследования |
светлое поле, темное поле, поляризация, ДИК |
Чехол/кейс/сумка в комплекте |
чехол пылезащитный |
Основные | |
---|---|
Производитель | Levenhuk |
- Цена: 15 599 940 ₸
