Артикул: 82897
Гарантия: 5 лет
Вес в упаковке: 14,5 кг.
Размер упаковки (ДхШхВ): 35,2×30,5×75 см.

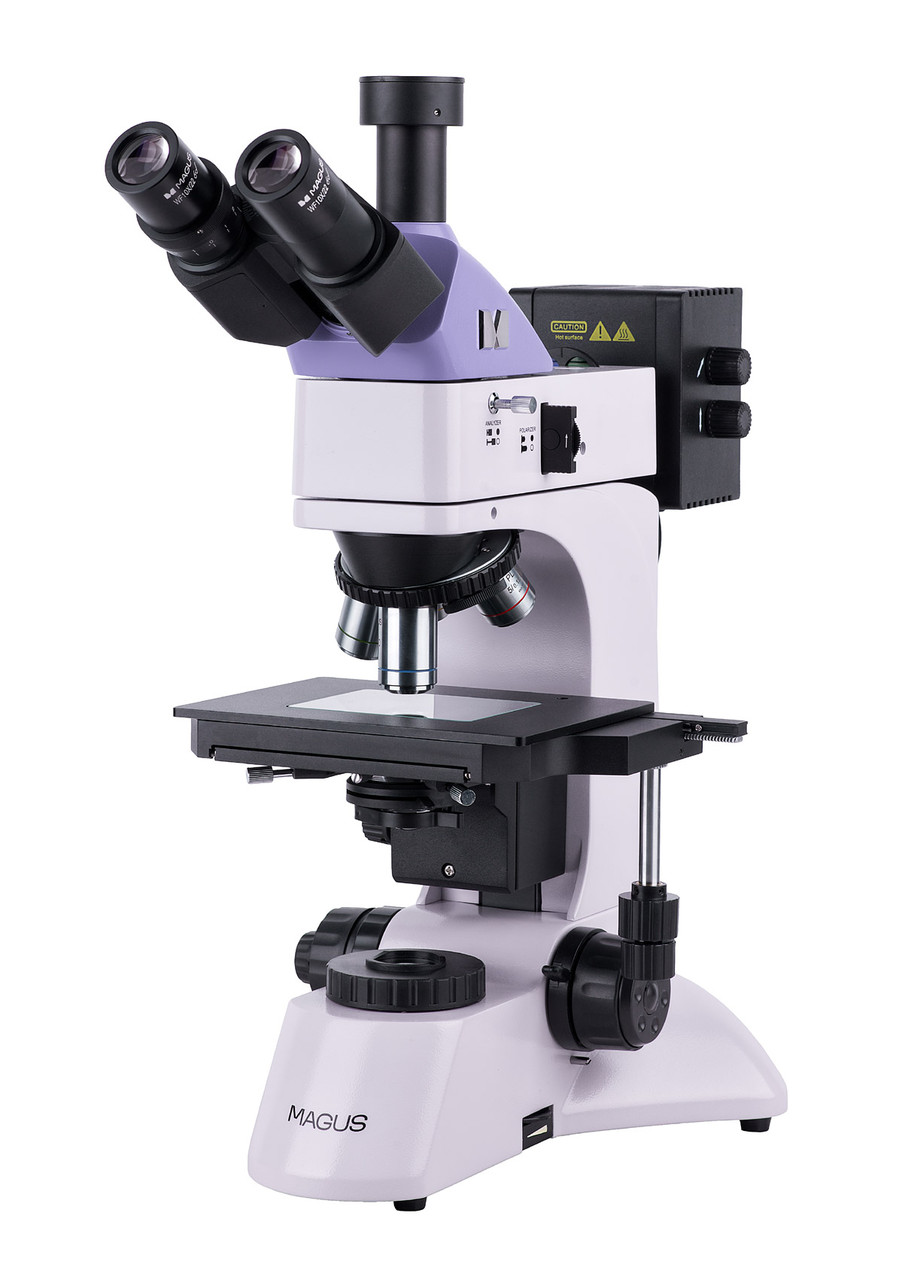

MAGUS Metal 600 BD – это металлографический микроскоп для работы в отраженном свете с использованием методов светлого и темного поля и простой поляризации. Используется для изучения металлов, сплавов и полупроводниковых материалов на плоскопараллельных шлифах с полированной исследуемой поверхностью. Оснащен осветителем проходящего света для изучения полупрозрачных образцов: пленок и объектов на фильтрах. Микроскоп предназначен для оснащения лабораторий контроля качества, промышленных производств, кафедр высших учебных заведений.
Оптическая схема
Тринокулярная насадка имеет отдельный канал визуализации для установки цифровой камеры (приобретается отдельно). При помощи делителя светового потока 100% света направляется или на камеру, или в окулярные тубусы. Диоптрийная подвижка находится на левом тубусе.
В револьверном устройстве 5 гнезд для установки объективов. Особенность этого микроскопа – объективы с увеличенным рабочим расстоянием с маркировкой BD, т. е. предназначенные для наблюдений в светлом и темном поле. В комплект включено 4 объектива, поэтому в револьвере одно место свободно для установки дополнительного объектива. Револьвер повернут «от наблюдателя» и введенный в ход лучей объектив хорошо виден пользователю. Оптика дает увеличение в диапазоне от 50 до 400 крат.
Система освещения
Источники отраженного и проходящего света – это галогенные лампы, которые излучают теплый и приятный для глаз свет, комфортный при длительных наблюдениях. Лампа проходящего света имеет мощность 30 Вт, лампа отраженного света – 50 Вт. Мощность осветителя отраженного света увеличена специально для комфортной работы в темном поле.
Осветительная система отраженного света также включает светофильтры, устройство для работы в темном поле, встроенный анализатор и съемный поляризатор, полевую и апертурную диафрагмы. Диафрагмы и источник света центрируются, что позволяет гибко настраивать освещение по методу Кёлера в отраженном свете.
В осветительной системе проходящего света установлен конденсор Аббе с апертурной диафрагмой и откидной линзой, используемой с объективами малого увеличения, а также полевая диафрагма – все это дает возможность использовать метод Кёлера в проходящем свете.
Механика
На предметном столике можно закреплять объекты высотой не более 20 мм. Столик передвигается в двух взаимно перпендикулярных плоскостях и дополнен прозрачной вставкой для работы с полупрозрачными образцами. Образец перемещается вместе со столиком.
Рукоятки фокусировки расположены коаксиально по обеим сторонам корпуса. Грубая фокусировка с блокиратором и настройкой жесткости хода дополнена тонкой фокусировкой для более точной наводки на резкость. Так как рукоятки находятся у основания микроскопа, наблюдатель может свободно положить руки на стол, а не держать их на весу в напряжении.
Аксессуары
Расширить возможности микроскопа MAGUS Metal 600 BD можно при помощи дополнительных аксессуаров. В линейку входят: окуляры, объективы для светлого и темного поля с увеличенным рабочим расстоянием, цифровые камеры, калибровочные слайды.
Основные особенности:
- Работа в отраженном свете в светлом и темном поле и в поляризованном свете; объекты наблюдений – непрозрачные плоскопараллельные шлифы с полированной исследуемой поверхностью
- Работа в проходящем свете в светлом поле; объекты наблюдений – полупрозрачные пленки и объекты на фильтрах
- Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры, делитель светового потока с положениями 100/0 и 0/100
- Планахроматические объективы с маркировкой BD для исследований в светлом и темном поле; рабочее расстояние увеличено
- Источник проходящего света – галогенная лампа 30 Вт, источник отраженного света – галогенная лампа 50 Вт (мощность увеличена для комфортных исследований в темном поле)
- Метод Кёлера доступен и для проходящего, и для отраженного света; в осветительной системе отраженного света центрируются и источник света, и обе диафрагмы (полевая и апертурная)
- Осветительная система проходящего света включает конденсор Аббе с откидной линзой для работы с объективами малой кратности
- Большой выбор дополнительных окуляров и объективов
Комплектация:
- Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Осветитель отраженного света – насадка с фонарем лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Прозрачная вставка в столик
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
- Цифровая камера
- Калибровочный слайд
Тип микроскопа |
световые/оптические, металлографические |
Тип насадки |
тринокулярные |
Насадка |
Зидентопф |
Угол наклона окулярной насадки |
30° |
Увеличение, крат |
50–400 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) |
Диаметр окулярной трубки, мм |
30 |
Окуляры |
10х/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) |
Объективы |
планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L40х/0,60 BD; парфокальная высота 45 мм (*опция: PL L50х/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100х/0,85 BD (сухой)) |
Револьверное устройство |
на 5 объективов |
Рабочее расстояние, мм |
9,7 (5x); 9,3 (10x); 7,2 (20x); 3,0 (40x); 2,5 (50х); 1,9 (60х); 0,80 (80х); 0,40 (100х) |
Межзрачковое расстояние, мм |
48–75 |
Предметный столик, мм |
210x140, двухкоординатный механический, со стеклянной прямоугольной вставкой |
Диапазон перемещения предметного столика, мм |
75/50 |
Диоптрийная коррекция окуляров, D |
±5 (на левом тубусе) |
Конденсор |
проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт» |
Диафрагма |
отраженный и проходящий свет: встроенные апертурная и полевая |
Фокусировка |
коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
Подсветка |
галогенная |
Регулировка яркости |
есть |
Источник питания |
сеть переменного тока, 220±22 В / 50 Гц |
Тип лампы подсветки |
отраженный свет: 12 В/50 Вт; проходящий свет: 12 В/30 Вт |
Светофильтры |
отраженный свет: матовый, желтый, зеленый, синий |
Вес, кг |
не более 11, без упаковки |
Диапазон рабочих температур, °С |
+5… +35 |
Дополнительно |
отраженный свет: встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля |
Уровень пользователя |
для профессионалов, для опытных |
Уровень сложности сборки и настройки |
сложно |
Назначение |
металлографические |
Расположение подсветки |
комбинированная |
Метод исследования |
поляризация, темное поле, светлое поле |
Чехол/кейс/сумка в комплекте |
чехол пылезащитный |
Основные | |
---|---|
Производитель | Levenhuk |
- Цена: 4 199 940 ₸
